Gate Valve DN80 JIS 5K

With indicator
Item No.
130-00000564
Details
Cast Iron body gate valve, Cast Iron wedge, Bronze RG5 seat. Non rising stem with open/close indicator and bolted bonnet. Flat face flanges.
More Information
More Information
Price View Price Range
Product Group F-7363
Material Body Cast Iron
Remark Connection: JIS 5K
Throughput Direction Straight
End Standard JIS B2220
Design Code JIS F7363
Standard JIS
Application Boiler feedwater, Cargo oil, Condensate, Flammable hydraulic oil, Fuel oil, Lubricating oil, Non-flammable hydraulic fluid, Sea water, Thermal oil, Water
Size 80
Material Seat Bronze
Material Disc Cast Iron
Pressure Rating JIS 5K
End Type Flanged
Sub Category GATE
Item Number 130-00000564
Category Valve
Inspection Standard JIS F7400
Partslist and details

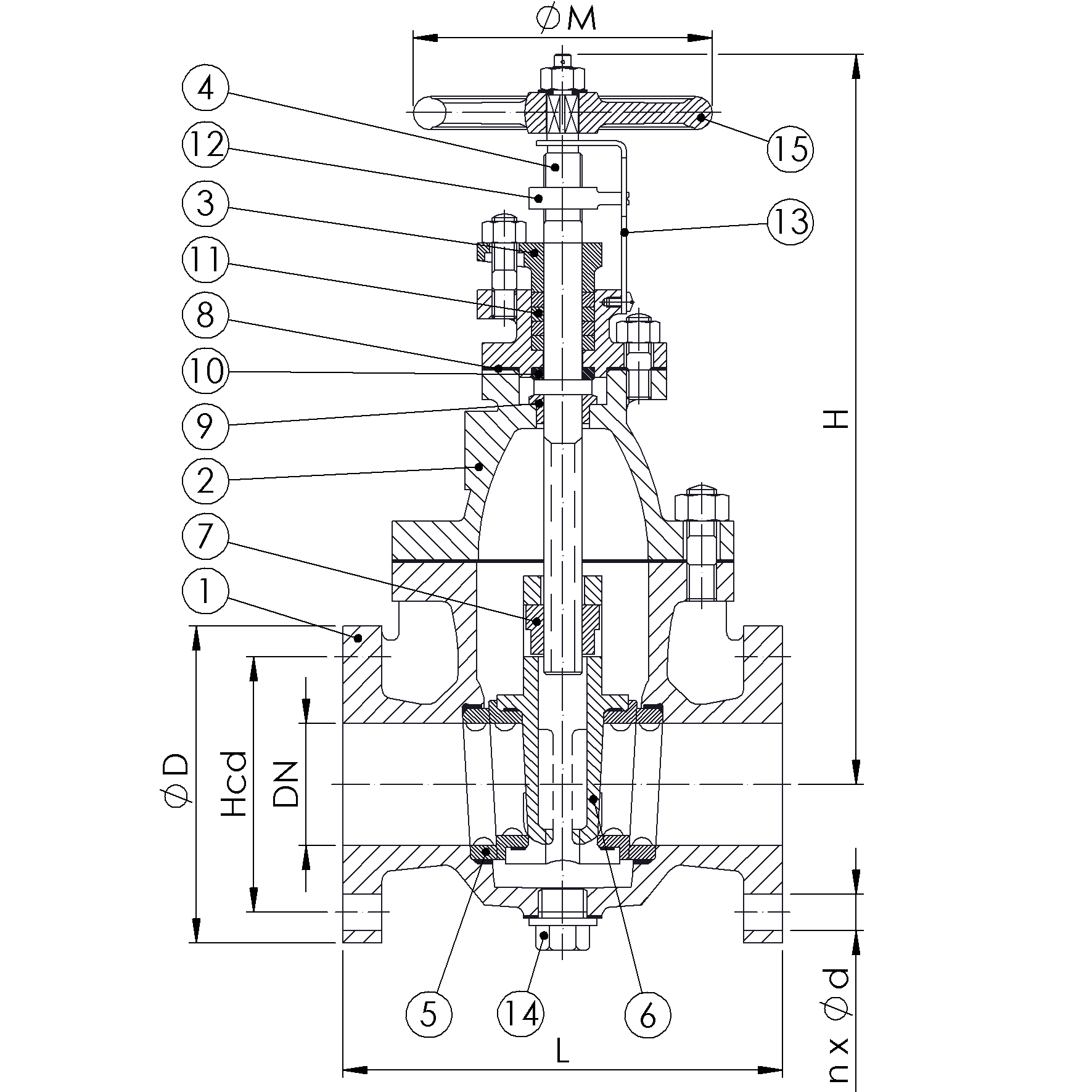

PARTSLIST
No Part Material Code
1 Body Cast Iron HT200
2 Bonnet Cast Iron HT200
3 Gland Brass H62
4 Stem Brass H62
5 Sealing ring Bronze ZCuSn5Pb5Zn5
6 Wedge Cast Iron HT200
7 Wedge nut Brass H62
8 Gasket Graphite
9 Thrust bush Brass H62
10 Thrust pad Brass H62
11 Packing Graphite
12 Indicator Brass H62
13 Indicator plate Brass H62
14 Plug Brass H62
15 Handwheel Cast Iron HT200


DETAILS
DN Pressure Rating Id nxdd Hcd Ø D L Kg H Ø M
80 5 4x19 145 180 200 24.2 380 160
